Прошивка роутера Mercusys MR85X

Как всё начиналось

Попался на маркетплейсе роутер Mercusys MR85X по привлекательной цене. Увидел в обзорах, что он шьётся под OpenWRT — и сразу оформил заказ. Изучить инструкцию по прошивке до покупки, разумеется, не догадался. Когда роутер пришёл и я наконец открыл форум, выяснилось: без паяльника здесь не обойтись.

⚠️ Изучайте процесс прошивки до покупки — не после. Это сэкономит время, деньги и нервы.

Что понадобилось

Пришлось докупить: программатор USB-TTL (нашёл на маркетплейсе за 220 ₽), паяльник и расходники к нему. Заодно освоил базовую пайку — до этого дела с паяльником практически не имел.

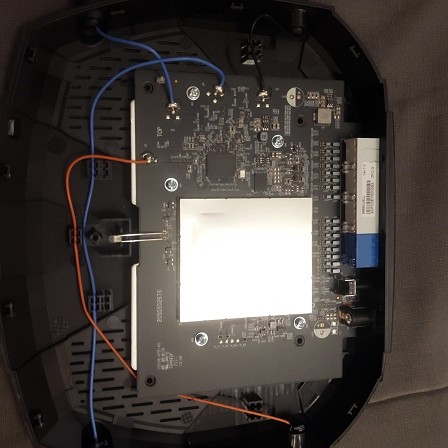

Вскрытие роутера

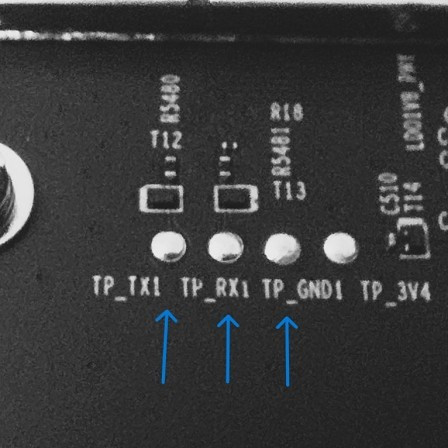

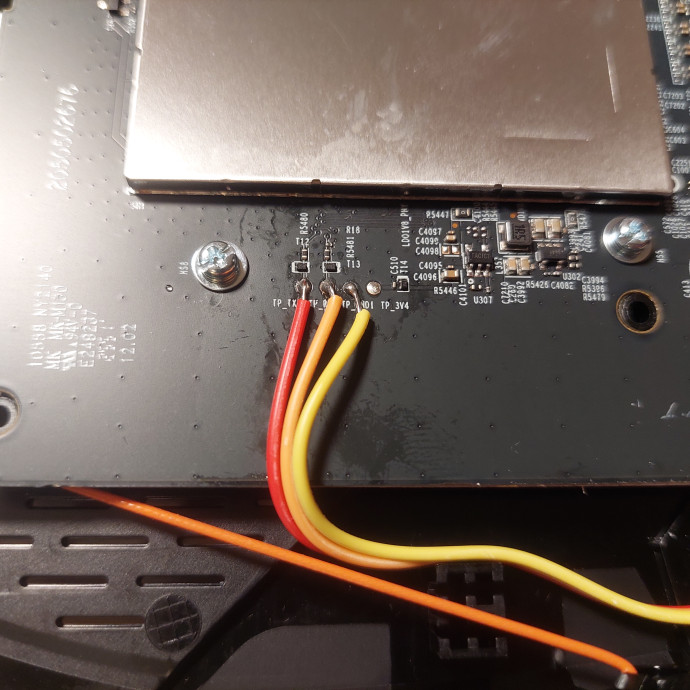

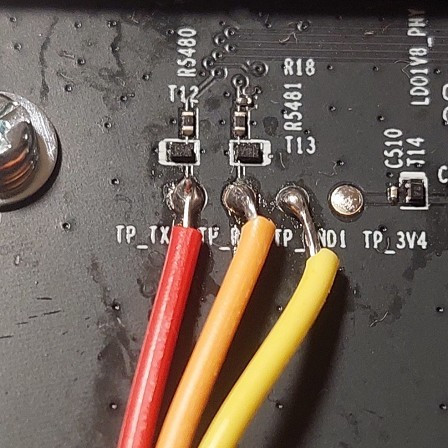

Вскрыть корпус оказалось неожиданно сложно. Крышка плотно сидит на множестве пластиковых защёлок. Ни медиатор, ни пластиковые лопатки не помогли — в итоге пришлось воспользоваться ножом. Контакты RX, TX, GND на плате подписаны — найти их труда не составило.

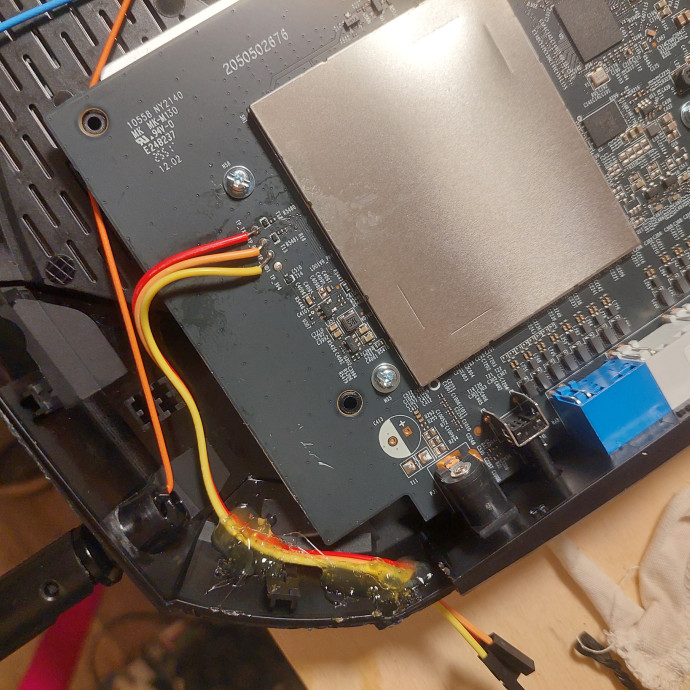

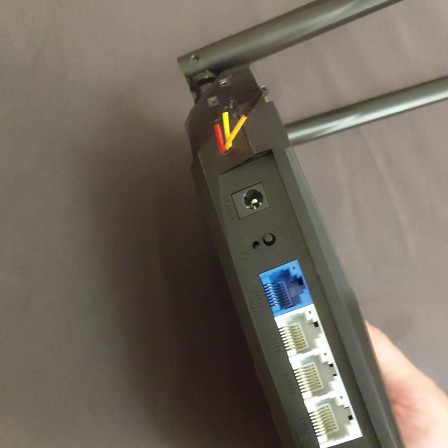

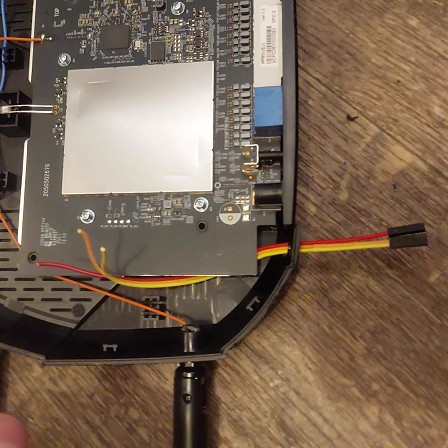

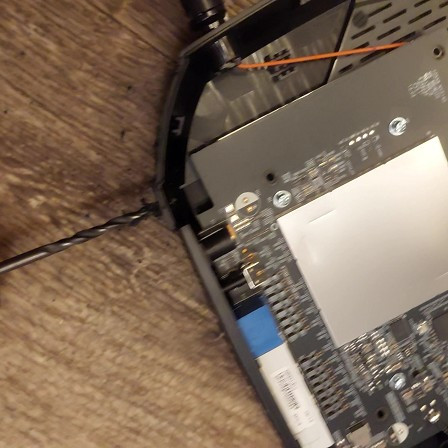

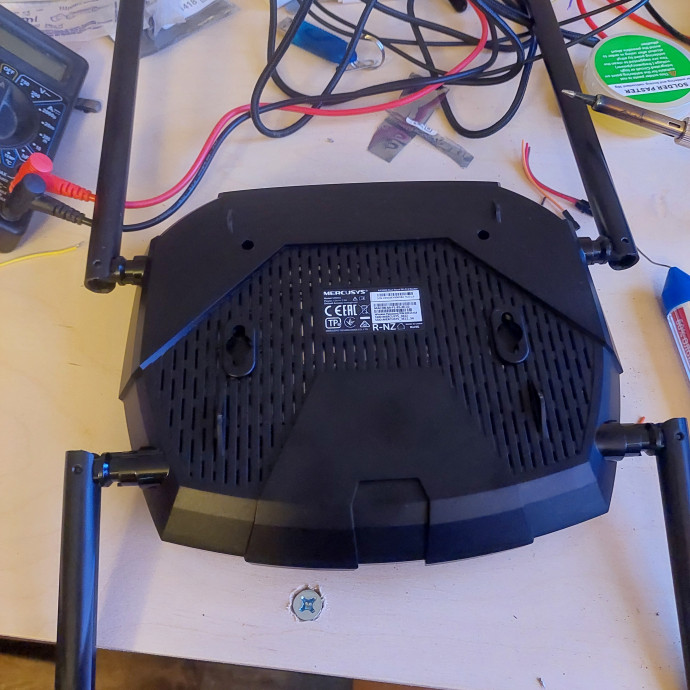

💡 Сразу после пайки просверлите в корпусе отверстие и выведите провода наружу — потом вскрывать роутер снова очень не хочется. Провода зафиксируйте клеевым пистолетом, а прямо на корпус приклейте стикер с расцветкой контактов.

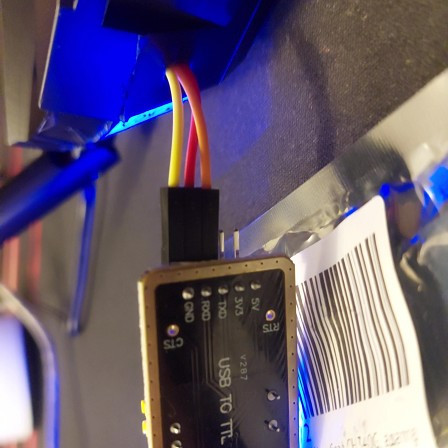

Подключение к USB-TTL

Схема подключения стандартная:

RX роутера → TX адаптера
TX роутера → RX адаптера
GND → GND

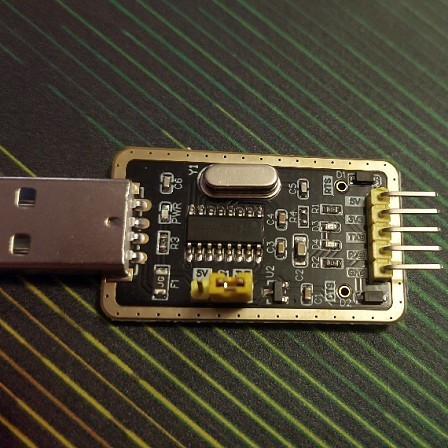

⚠️ Джампер питания на адаптере — 3 В, не 5 В. Пять вольт для роутера избыточно и может повредить плату.

Прошивка — и первый кирпич

Скачал прошивки с 4PDA, открыл инструкцию и начал шить. На этом этапе допустил классическую ошибку: перепутал инструкции и случайно залил прошивку с изменённой разметкой памяти. Вместо того чтобы просто перезалить нужную версию, продолжил следовать инструкции для «изменённой разметки» — которая рассчитана на прошивку с нуля. Результат предсказуем: роутер превратился в кирпич.

Раскирпичивание

Процедура восстановления по инструкции с 4PDA требует поймать нужный момент при загрузке и остановить её через Ctrl+C. Около трёх часов я пытался успеть нажать комбинацию вручную — безрезультатно.

Помогло неожиданное решение: переназначил Ctrl+C на энкодер мини-клавиатуры. Физический поворот крутилки срабатывал точнее и быстрее пальцев — нужный момент поймал примерно за 10 минут. Роутер начал отвечать при загрузке.

Дальнейшее восстановление потребовало работы в Linux — здесь неоценимую помощь оказал автор прошивки, который помог удалённо довести дело до конца.

Итог

Роутер прошит, работает на OpenWRT ✓

Mercusys MR85X отлично шьётся под OpenWRT, но путь к этому — паяльник, программатор, немного терпения и обязательное чтение инструкции до начала работы, а не в процессе.
